Moderné off-grid a núdzové systémy napájania vyžadujú hardvér, ktorý kombinuje stabilnú konverziu striedavého prúdu, integrované nabíjanie batérie a komplexné elektrické zabezpečenie. Tento článok skúma základné funkcie, praktické scenáre nasadenia, vstavané ochranné mechanizmy a komunikačné možnosti hardvéru invertor-nabíjačka typu všetko v jednom, čo pomáha tvorcom systémov a koncovým používateľom pochopiť kľúčové kritériá pri výbere kombinovaných jednotiek na konverziu jednosmerného a striedavého prúdu pre vzdialené miesta, mobilné inštalácie a domáce zálohovacie aplikácie.
- 1. Pochopenie základov kombinovanej jednotky invertor-nabíjačka
- 2. Kvalita výstupného tvaru vlny a kompatibilita záťaže v reálnom svete
- 3. Integrovaný systém nabíjania a trojstupňový manažment batérie
- 4. Výkon prenosu ATS a kontinuita systému počas zmeny výkonu
- 5. Zabudované ochranné vrstvy pre dlhodobú prevádzkovú spoľahlivosť
- 6. Hardvérové komunikačné porty a možnosti vzdialeného monitorovania
- 7. Vhodné prevádzkové prostredie a poznámky k mechanickej inštalácii
- 8. Často kladené technické otázky
- 9. Záverečné myšlienky pre systémových integrátorov

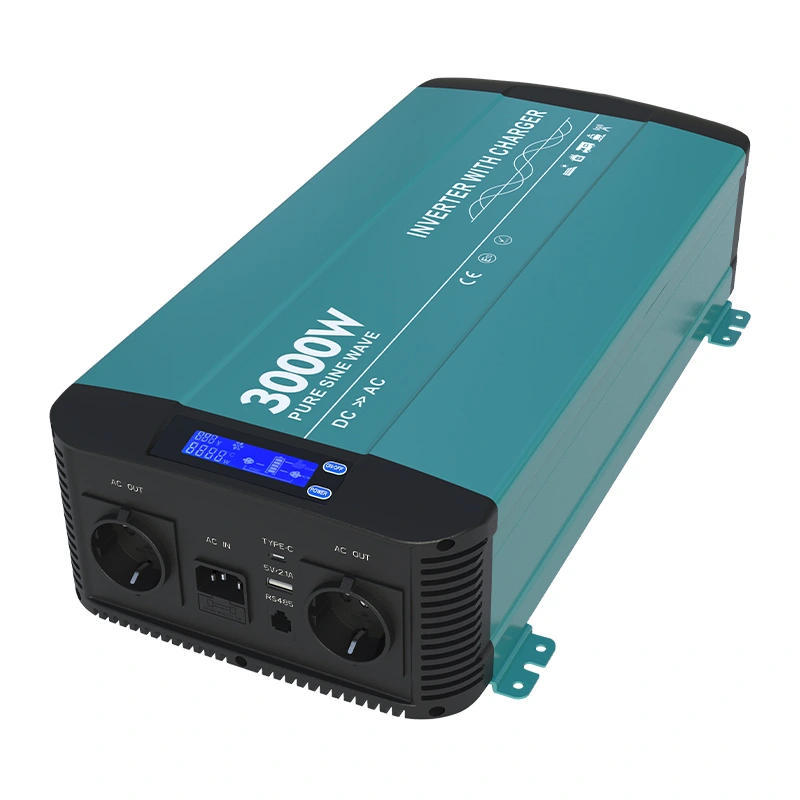

Mnoho vzdialených energetických inštalácií čelí problémom pri koordinácii samostatných meničov a externých nabíjačiek batérií, pretože nesprávne načasovanie alebo nekompatibilné prahové hodnoty napätia môžu zhoršiť stav batérie a znížiť celkovú stabilitu systému.3000w čistý sínusový menič s nabíjačkou HK3000PCspája DC-AC inverziu a AC-DC nabíjanie batérie do jedného kompaktného šasi, čím odstraňuje zložitosť koordinácie viacerých samostatných napájacích komponentov pre projekty napájania mimo siete, mobilného alebo pohotovostného režimu. Jednotky typu všetko v jednom zjednodušujú rozloženie kabeláže a obmedzujú miesta zlyhania v rámci energetického reťazca, čo prináša hmatateľné výhody pre používateľov pracujúcich s nastaveniami kempingu, vzdialenými pracoviskami a konfiguráciami zálohovania obytných priestorov, kde má nepretržitá dostupnosť napájania veľký praktický význam. Pri zostavovaní samostatných napájacích systémov vytvára každý pridaný kábel a samostatné zariadenie potenciálne slabé miesta, takže konsolidované hardvérové architektúry si zaslúžia starostlivé zváženie počas fáz plánovania.
1. Pochopenie základov kombinovanej jednotky invertor-nabíjačka
Kombinovaná invertor-nabíjačka plní dve primárne úlohy v rámci energetického ekosystému založeného na skladovaní. Po prvé, odoberá jednosmerný prúd uložený vo vnútri olovených alebo lítiových batérií a premieňa ho na striedavý prúd zodpovedajúci štandardným špecifikáciám elektrických zariadení pre domácnosť. Po druhé, kedykoľvek sa sprístupní externý zdroj striedavého prúdu, obvod palubnej nabíjačky odoberie energiu zo siete alebo generátora, aby automaticky doplnil pripojené batérie. Táto dvojrolová konštrukcia eliminuje požiadavku, aby používatelia manuálne prepínali medzi samostatným hardvérom nabíjačky a modulmi meniča.
- Bezproblémové prepínanie medzi inverziou napájanou z batérie a nabíjaním zo siete
- Jednotný LCD panel na vizualizáciu kritických metrík doby chodu vrátane údajov o napätí a príkone
- Integrovaný istič striedavého prúdu zabudovaný do hlavnej vstupnej cesty striedavého prúdu pre dodatočnú bezpečnosť obvodu
- Vyhradené porty USB-A a Type-C ponúkajú pohodlné priame nízkonapäťové nabíjanie zariadení
Fyzické rozmery a hmotnosť zohrávajú pre inštalatérov významnú úlohu. Jednotka zaberá rozmery 489 × 252 × 118 milimetrov a váži 8,8 kilogramu, vďaka čomu je montáž na stenu uskutočniteľná pre stacionárne aj mobilné skrine. Montážne konzoly integrované do kovového puzdra zjednodušujú bezpečné upevnenie na pevné povrchy, či už používatelia konfigurujú hardvér v rámci úžitkových skríň, priehradiek vo vozidle alebo vonkajších krytých skríň. Okolo ventilačných mriežok musí byť vždy zachovaná správna vzdialenosť; zablokovaný prúd vzduchu spustí tepelnú ochranu a obmedzí dostupnú výstupnú kapacitu pri veľkom prevádzkovom zaťažení.
2. Kvalita výstupného tvaru vlny a kompatibilita záťaže v reálnom svete
Čistý sínusový výstup tvorí jeden z najdôležitejších diferenciátorov v porovnaní s modifikovanými sínusovými alternatívami. Celkové harmonické skreslenie udržiavané pod piatimi percentami kopíruje charakteristiky tvaru vlny dodávané z verejných sietí. To má veľký význam pri prevádzke citlivej spotrebnej elektroniky, indukčných motorov, chladiacich kompresorov a laboratórnych zariadení. Zariadenia obsahujúce vinutia motora alebo zložité interné riadiace dosky sa často zahrievajú, vytvárajú dodatočný hluk alebo vykazujú skrátenú životnosť, keď sú napájané skreslenými modifikovanými sínusovými napájacími signálmi.
Menovitý nepretržitý výkon dosahuje 3 000 wattov s nárazovou kapacitou dosahujúcou 6 000 wattov v dvojsekundových intervaloch. Prepätie zvláda vysoký nábehový prúd, ku ktorému dochádza v okamihu, keď indukčné spotrebiče začnú otáčať svoje motory. Bez adekvátnej rázovej výšky môžu meniče spustiť ochranu proti preťaženiu vždy, keď sa kompresory, vodné čerpadlá alebo motory práčok pokúsia spustiť cyklus. Vo výrobe konfigurovateľné možnosti výstupného napätia pokrývajú rodiny 100-120VAC a 200-240VAC spolu s voliteľnými nastaveniami frekvencie 50Hz alebo 60Hz, aby zodpovedali regionálnym elektrickým normám. Minimálna účinnosť konverzie pri plnom zaťažení sa registruje na úrovni 89 percent, zatiaľ čo maximálna prevádzková účinnosť sa vyšplhá až na 92 percent. Vyššia účinnosť sa premieta do menšieho plytvania energiou ako tepla, čím sa zachová uložená kapacita batérie pre skutočné zaťaženie koncovým používateľom namiesto tepelných strát vo výkonovej elektronike.
3000w čistý sínusový menič s nabíjačkou HK3000PCpodporuje úplnú galvanickú izoláciu medzi vstupnou DC stranou a AC výstupnými obvodmi. Úplná vstupno-výstupná izolácia pridáva dôležitú bezpečnostnú vrstvu, ktorá obmedzuje šírenie porúch v prípade zemných porúch alebo chýb v zapojení vo vnútri pripojených batériových obvodov. Táto izolačná funkcia je veľmi chválená medzi profesionálnymi inštalatérmi, ktorí konštruujú systémy pre miesta so zvýšenými rizikami elektrickej bezpečnosti, ako sú námorné prostredia a aplikácie mobilných vozidiel, kde kondenzácia a vibrácie zvyšujú pravdepodobnosť náhodných skratových udalostí.
| Výkonnostný parameter | Hodnota špecifikácie |
|---|---|
| Nepretržitý AC výstupný výkon | 3 000 W ± 5 % |
| Trvanie špičkového výkonu | 6000 W na 2 sekundy |
| Celkové harmonické skreslenie | pod 5 % |
| Minimálna účinnosť pri plnom zaťažení | 89 % |
| Maximálna celková účinnosť | až 92 % |
3. Integrovaný systém nabíjania a trojstupňový manažment batérie
Interná AC-DC nabíjačka sa riadi klasickou trojstupňovou nabíjacou logikou: objemová fáza konštantného prúdu, absorpčná fáza konštantného napätia a fáza udržiavania plaváka. Tento dobre zavedený nabíjací profil optimalizuje cykly nabíjania pre chemické zloženie olovených batérií. Počas objemovej fázy nabíjačka dodáva maximálny povolený prúd na rýchle zvýšenie napätia batérie. Akonáhle je dosiahnutá cieľová prahová hodnota absorpčného napätia, jednotka prejde do fázy absorpcie, pričom udržiava stabilné napätie, zatiaľ čo nabíjací prúd sa prirodzene zužuje smerom nadol. Keď prúd klesne na približne desať percent menovitej veľkosti nabíjania, hardvér prejde do plavákového štádia a použije nižšie udržiavacie napätie, aby sa zabránilo samovybíjaniu bez prebíjania dosiek článkov.
Korekcia účinníka dosahuje hodnoty väčšie ako 0,95 pri maximálnej nabíjacej záťaži. Silný výkon účinníka znižuje odber jalového výkonu pochádzajúci zo zdroja striedavého prúdu, čím sa kladú jemnejšie požiadavky na prenosné generátory alebo sieťové zásuvky s obmedzenou kapacitou. AC vstup akceptuje širokorozsahové sieťové napätie; pre variant 230VAC sa rozsah prevádzkového vstupného okna AC pohybuje od 180VAC do 260VAC. Široká vstupná tolerancia znamená, že nabíjačka môže fungovať aj vtedy, keď sa výstup generátora posunie mimo ideálnych nominálnych hodnôt, čo sa často stáva na prenosnom hardvéri generátora pracujúcom pri kolísavých podmienkach zaťaženia.
Maximálny nabíjací prúd sa líši podľa variantu jednosmerného vstupného napätia. Dvanásťvoltové modely jednosmerného prúdu podporujú až štyridsaťampérový nabíjací výstup, zatiaľ čo verzie s dvadsaťštyrivoltovým jednosmerným prúdom poskytujú až dvadsaťampérový nabíjací výstup. Dizajnéri systému by mali porovnať maximálny prúd nabíjačky s odporúčanou rýchlosťou nabíjania publikovanou výrobcami batérií. Príliš vysoké nabíjacie prúdy urýchľujú degradáciu batérie; naopak, poddimenzovaný nabíjací prúd zbytočne predlžuje dobu nabíjania. Starostlivé spárovanie kapacity batérie s možnosťou nabíjania zaisťuje optimálny výkon s dlhou životnosťou batérie.
4. Výkon prenosu ATS a kontinuita systému počas zmeny výkonu
Vstavaný prepínač automatického prenosu (ATS) zabezpečuje prepínanie medzi napájaním z batérie a externým napájaním z elektrickej siete. Čas prenosu sa registruje pod 16 milisekúnd. Väčšina bežných domácich elektrických spotrebičov toleruje krátke prerušenia tohto rozsahu bez úplného vypnutia. Táto charakteristika poskytuje kontinuitu takmer na úrovni UPS pre mnoho pripojených záťaží. Používatelia by mali mať na pamäti, že určitý vysoko citlivý priemyselný výpočtový hardvér môže stále vyžadovať dodatočné skutočne online jednotky UPS, ak sa prenos nula milisekúnd stane absolútnou prevádzkovou požiadavkou.
Vnútorný reléový hardvér zabezpečuje úlohy prepínania fyzických obvodov. Hodnoty relé sa v jednotlivých variantoch produktov líšia: konfigurácie 110 V AC implementujú relé s menovitým prúdom 30 A a modely s výkonom 230 V AC používajú 16 A relé. AC istič integrovaný na strane sieťového vstupu poskytuje nadprúdovú odpojovaciu ochranu pre prichádzajúce AC napájanie, čím dopĺňa bezpečnosť relé. Keď sa sieťové napájanie vráti po výpadku, logika ATS automaticky nasmeruje záťaže na externý zdroj striedavého prúdu a súčasne aktivuje interný obvod nabíjačky, aby sa doplnili zásoby energie batérie. Toto správanie bez pomoci robí hardvér vhodný pre bezobslužné vzdialené inštalácie, kde ľudská obsluha nemôže rýchlo reagovať na udalosti obnovy siete.
5. Zabudované ochranné vrstvy pre dlhodobú prevádzkovú spoľahlivosť
Robustná viacvrstvová súprava ochrany chráni samotný hardvér invertor-nabíjačky, ako aj pripojenú batériu a zariadenie záťaže. Na vstupnej strane DC ochrany pokrývajú ochranu proti prepólovaniu prostredníctvom vnútornej poistky, odpojenia pri nízkom napätí a vypnutia pri prepätí. Ochrana proti prepólovaniu ponúka kritickú ochranu proti chybám pri zapájaní inštalatérov pri pripájaní silných káblov batérie. Bez takejto ochrany môžu obrátené póly batérie natrvalo zničiť elektroniku premeny energie v okamihu.
Na výstupnej strane striedavého prúdu jednotka reaguje na výskyt skratu, trvalé preťaženie a vnútorné prehriatie. Kedykoľvek vnútorná teplota prekročí bezpečný prevádzkový strop, tepelná ochrana spustí postup vypnutia, aby sa zabránilo trvalému poškodeniu komponentov. Chladiace ventilátory s reguláciou teploty a zaťaženia dynamicky upravujú rýchlosť otáčania. Ventilátory sa otáčajú rýchlejšie len pri veľkom pracovnom zaťažení alebo vysokej vnútornej teplote; v podmienkach nízkej záťaže zostáva hluk ventilátora minimálny, čo je dôležitá výhoda pre vnútorné obytné alebo kabínové inštalácie, kde je pre cestujúcich dôležitý akustický komfort.
Každý ochranný stav spúšťa viditeľné signály spätnej väzby prostredníctvom LCD displeja na prednom paneli, čo umožňuje riešenie problémov bez otvárania krytu zariadenia. Možnosť čítať chybové kódy priamo z lokálnej obrazovky urýchľuje diagnostickú prácu pre technikov na mieste, ktorí obsluhujú vzdialené energetické lokality.3000w čistý sínusový menič s nabíjačkou HK3000PCkonsoliduje mnoho rôznych ochranných reakcií vo vnútri jednej jednotky, čím sa odstraňuje požiadavka na stohovanie mnohých samostatných externých ochranných modulov okolo architektúry energetického systému.
6. Hardvérové komunikačné porty a možnosti vzdialeného monitorovania
Komunikačný port RS-485 s fyzickým konektorom v štýle RJ-11 umožňuje vzdialené monitorovanie. Používatelia môžu voliteľne pripojiť externý diaľkový ovládací panel LCD umiestnený mimo hlavnej skrine invertor-nabíjačky. To sa osvedčuje pri inštaláciách, kde je hlavný napájací hardvér umiestnený vo vnútri úložných priestorov v suteréne alebo v skriniach, zatiaľ čo operátori chcú sledovať stavové údaje z obytných priestorov. Ethernetové pripojenie existuje ako voliteľná aktualizácia pre pokročilejšie nastavenia dohľadu.
Prostredníctvom zbernice RS‑485 môžu hostiteľské monitorovacie systémy získavať súbory údajov v reálnom čase vrátane napätia batérie, výstupného výkonu, príznakov prevádzkového režimu a indikátorov aktívnych porúch. Pre systémových integrátorov, ktorí konštruujú väčšie nasadenia mikrosietí, to otvára cesty na integráciu hardvéru do platforiem na monitorovanie lokality vyššej úrovne. Majte na pamäti, že postupy zapojenia RS-485 by mali rešpektovať priemyselné smernice pre diaľkovú diferenciálnu signalizáciu; správny výber kábla a uzemnenie pomáha predchádzať poškodeniu údajov spôsobenému elektrickým šumom z blízkych vysokoprúdových silových vodičov.
7. Vhodné prevádzkové prostredie a poznámky k mechanickej inštalácii
Rozsah menovitých okolitých teplôt pri plnom zaťažení siaha od nula stupňov Celzia až po plus štyridsať stupňov Celzia. Keď okolitá teplota stúpne na šesťdesiat stupňov Celzia, hardvér automaticky zníži dostupnú výstupnú kapacitu až na sedemdesiat percent menovitého výkonu. Okno skladovacej teploty sa pohybuje od nuly do sedemdesiat stupňov Celzia pre mimoprevádzkové obdobia. Tolerancia vlhkosti dosahuje maximálne deväťdesiattri percent relatívnej vlhkosti v podmienkach prostredia bez kondenzácie. Kondenzácia predstavuje hlavný rizikový faktor; miesta, kde dochádza k tvorbe rosy, musia zabezpečiť dostatočné vetranie, aby vnútorné obvody zostali suché.
Orientácia montáže musí zodpovedať výkresom výrobcu. Udržujte dostatočný voľný priestor v blízkosti ventilačných otvorov ventilátora, aby mohol horúci odpadový vzduch voľne unikať. Vyhnite sa utesneniu jednotky vo vnútri úplne uzavretej malej skrinky bez vyhradenej odsávacej ventilácie, pretože zachytené teplo aktivuje tepelné zníženie výkonu a časté udalosti ochranného vypnutia. Pri výbere meradla kábla batérie vždy berte do úvahy vysoké hodnoty prúdu na strane jednosmerného prúdu spojené s úrovňami výkonu 3000 wattov; poddimenzované káble spôsobujú nadmerný pokles odporového napätia a vytvárajú nebezpečné miesta prehriatia pozdĺž vedenia.
8. Často kladené technické otázky
áno. Vstupný obvod striedavého prúdu akceptuje výstup z prenosných generátorov správnej veľkosti. Udržujte výstupné napätie generátora v rámci zverejneného prevádzkového okna AC-vstupu. Dávajte pozor na schopnosť generátora prepätia; trvalý výkon generátora by mal pohodlne presiahnuť maximálne nabíjanie plus pomocný odber striedavého prúdu súčasne aplikovaný na svorky generátora. Nekvalitný výstup generátora s extrémnym kolísaním napätia môže vyvolať interné ochranné reakcie.
Natívna trojstupňová krivka nabíjania s objemovou absorpciou a plavákom je pôvodne navrhnutá pre zaplavené, AGM a gélové olovené batérie. Pri nasadzovaní zostáv lítium-iónových batérií musia používatelia overiť kompatibilitu systému správy batérií s nastavenými hodnotami napätia nabíjačky. Niektoré lítiové batérie vyžadujú upravené profily nabíjania; v takýchto prípadoch môže byť potrebná externá vyhradená hardvérová nabíjačka batérií.
Aj keď sa vo vnútri jednotky nachádza vnútorná poistka s obrátenou polaritou, osvedčené priemyselné postupy dôrazne odporúčajú inštalovať vysokoprúdovú poistku priamo na kladný vodič batérie v krátkej fyzickej vzdialenosti od svoriek batérie. Táto externá poistka chráni samotnú kabeláž batérie v prípade katastrofických skratových udalostí mimo krytu invertora a nabíjačky.
Galvanická izolácia vytvára elektrické oddelenie medzi obvodom jednosmerného prúdu batérie a výstupným obvodom striedavého prúdu. To inhibuje tok poruchového prúdu cez domény počas pozemných porúch, zlepšuje bezpečnosť v mobilných a námorných inštaláciách a znižuje niektoré kategórie elektrického šumu medzi batériou a pripojenými zariadeniami na strane striedavého prúdu.
9. Záverečné myšlienky pre systémových integrátorov
Hardvér invertor-nabíjačka typu všetko v jednom zefektívňuje mnohé zostavy systému mimo siete a záložného napájania konsolidáciou inverzie, nabíjania batérie, automatického prepínania prenosu a viacerých ochranných funkcií do jedného šasi. Pri vyhodnocovaní hardvéru na konverziu energie nehľadajte len na nepretržité hodnoty wattového výkonu; nájdite si čas na posúdenie kapacity spracovania prepätia, čistoty tvaru vlny, úplnosti zabudovanej ochrannej funkcie, načasovania prepínača prenosu a dostupných monitorovacích rozhraní. Každá z týchto špecifikácií každodenne formuje spoľahlivosť systému v reálnom svete.
Každý projekt energetického systému začína dôkladným auditom záťaže. Pred výberom batérie a kombinácie invertor-nabíjačka zdokumentujte príkon každého zariadenia, od ktorého sa očakáva, že bude fungovať, všimnite si indukčnú záťaž s veľkými spúšťacími prúdmi a definujte prijateľné limity hĺbky vybitia batérie. Premyslené predbežné plánovanie zabraňuje prevádzkovým frustráciám po dokončení inštalácie hardvéru.3000w čistý sínusový menič s nabíjačkou HK3000PCsa skvele hodí pre projekty vyžadujúce nepretržitý výkon 3 000 wattov a zároveň vyžadujúce integrovanú nabíjaciu schopnosť bez zostavovania mozaiky samostatných komponentov napájacieho systému.
Pre profesionálne výrobné zázemie za týmto hardvérom si môžete pozrieť zdroje publikované spoločnosťouNingbo Kosun New Energy Co., Ltd.Inžinierska dokumentácia, rozmerové výkresy a kompletné technické listy poskytujú ďalšiu hĺbku pre technických hodnotiteľov pripravujúcich návrhy systémov.
